Трансмісія авто: основні компоненти та їх призначення

З чого складається трансмісія автомобіля
Конструкція трансмісії залежить від типу приводу, коробки передач і загального компонування автомобіля. У передньопривідних, задньопривідних і повнопривідних моделях склад та розташування вузлів можуть суттєво відрізнятися.
Розглянемо основні компоненти, які використовуються в автомобільних трансмісіях.
1. Зчеплення або гідротрансформатор
Зчеплення забезпечує тимчасове роз'єднання двигуна та коробки передач, дозволяючи плавно розпочинати рух і перемикати передачі без надмірних ударних навантажень.
У автомобілях із механічною коробкою передач зчепленням зазвичай керує водій за допомогою педалі. У роботизованих коробках відповідні операції виконує автоматизований механізм.
У класичних автоматичних коробках передач для передавання крутного моменту від двигуна часто використовується гідротрансформатор.
Його робота ґрунтується на гідродинамічному передаванні енергії через потік робочої рідини. Це забезпечує плавний початок руху та зменшує коливання в трансмісії. Блокування гідротрансформатора в передбачених конструкцією режимах дозволяє знизити втрати енергії.
2. Коробка передач (КПП)
Коробка передач — один із головних компонентів трансмісії, який змінює співвідношення частоти обертання та крутного моменту між двигуном і ведучими колесами.
На нижчих передачах забезпечується більше тягове зусилля на колесах, необхідне для рушання з місця, прискорення або подолання підйомів.
Вищі передачі дозволяють підтримувати значну швидкість автомобіля за відносно невисоких обертів двигуна, що за відповідних умов сприяє зменшенню витрати пального.
Коробка передач також забезпечує нейтральний режим і можливість руху заднім ходом. Спосіб реалізації цих функцій залежить від конструкції КПП.
Перемикання передач може здійснюватися безпосередньо водієм або автоматично за допомогою електронної системи керування.
3. Головна передача
Головна передача — це механізм, який забезпечує додаткове зниження частоти обертання та відповідне збільшення крутного моменту перед його передаванням до ведучих коліс.
Вона працює разом з іншими вузлами трансмісії та дозволяє отримати необхідне загальне передавальне відношення.
У багатьох автомобілях головна передача конструктивно об'єднана з диференціалом, а в передньопривідних моделях часто розміщується в одному корпусі з коробкою передач.
4. Диференціал
Диференціал — це механізм трансмісії, який дозволяє ведучим колесам однієї осі обертатися з різною швидкістю.
Його робота особливо важлива під час проходження поворотів. Зовнішнє колесо рухається більшою траєкторією, ніж внутрішнє, тому повинно обертатися швидше.
Диференціал компенсує цю різницю, зменшуючи небажане проковзування шин і навантаження на елементи приводу.
Крім звичайних відкритих диференціалів, у різних конструкціях автомобілів можуть застосовуватися самоблокувальні та керовані диференціали.
5. Карданний вал
Карданний вал призначений для передавання крутного моменту між агрегатами трансмісії, які розташовані на певній відстані один від одного.
Найчастіше він використовується в задньопривідних і повнопривідних автомобілях.
Наприклад, у класичній задньопривідній конструкції карданний вал передає обертання від коробки передач до редуктора заднього моста.
Завдяки шарнірним з'єднанням карданна передача може працювати за зміни взаємного положення агрегатів.
6. Півосі та ШРУСи
Півосі, або приводні вали, передають крутний момент від диференціала безпосередньо до ведучих коліс.
Для забезпечення передавання обертання під різними кутами широко використовуються шарніри рівних кутових швидкостей (ШРУСи).
Вони особливо важливі в передньопривідних автомобілях, де ведучі колеса одночасно виконують функцію керування.
ШРУСи дозволяють передавати крутний момент під час повороту коліс і переміщення елементів підвіски без порушення рівномірності обертання.
7. Роздавальна коробка та елементи повного приводу
У повнопривідних автомобілях трансмісія може містити додаткові механізми для передавання та розподілу крутного моменту між осями.
Залежно від конструкції використовуються роздавальна коробка, міжосьовий диференціал, багатодискова муфта або додаткові приводні вали.
Такі механізми забезпечують роботу повного приводу відповідно до передбачених виробником режимів і допомагають ефективніше використовувати зчеплення коліс із дорожнім покриттям.

Як працює трансмісія автомобіля
Принцип роботи трансмісії полягає в послідовному передаванні крутного моменту від двигуна через механізми приводу до ведучих коліс.
У типовій конструкції автомобіля з двигуном внутрішнього згоряння цей процес відбувається в кілька етапів.
Етап 1. Створення крутного моменту двигуном
Під час роботи двигун створює крутний момент на колінчастому валу. Через зчеплення або гідротрансформатор він передається до коробки передач.
Етап 2. Зміна передавального відношення
Коробка передач забезпечує необхідне співвідношення крутного моменту та частоти обертання залежно від вибраної передачі, швидкості автомобіля й навантаження.
Етап 3. Передавання крутного моменту до головної передачі
Після коробки передач обертання надходить до головної передачі. Залежно від компонування автомобіля це може відбуватися безпосередньо або через карданний вал.
Етап 4. Розподіл крутного моменту диференціалом
Від головної передачі крутний момент надходить до диференціала, який забезпечує його передавання на вихідні вали та дозволяє ведучим колесам обертатися з різною швидкістю.
Етап 5. Передавання обертання до коліс
Півосі та, залежно від конструкції, ШРУСи передають крутний момент до ведучих коліс. У результаті на контакті шин із дорожнім покриттям виникає тягове зусилля, яке забезпечує рух автомобіля.
Отже, усі компоненти трансмісії працюють як єдина система, забезпечуючи узгоджену роботу двигуна та ведучих коліс.

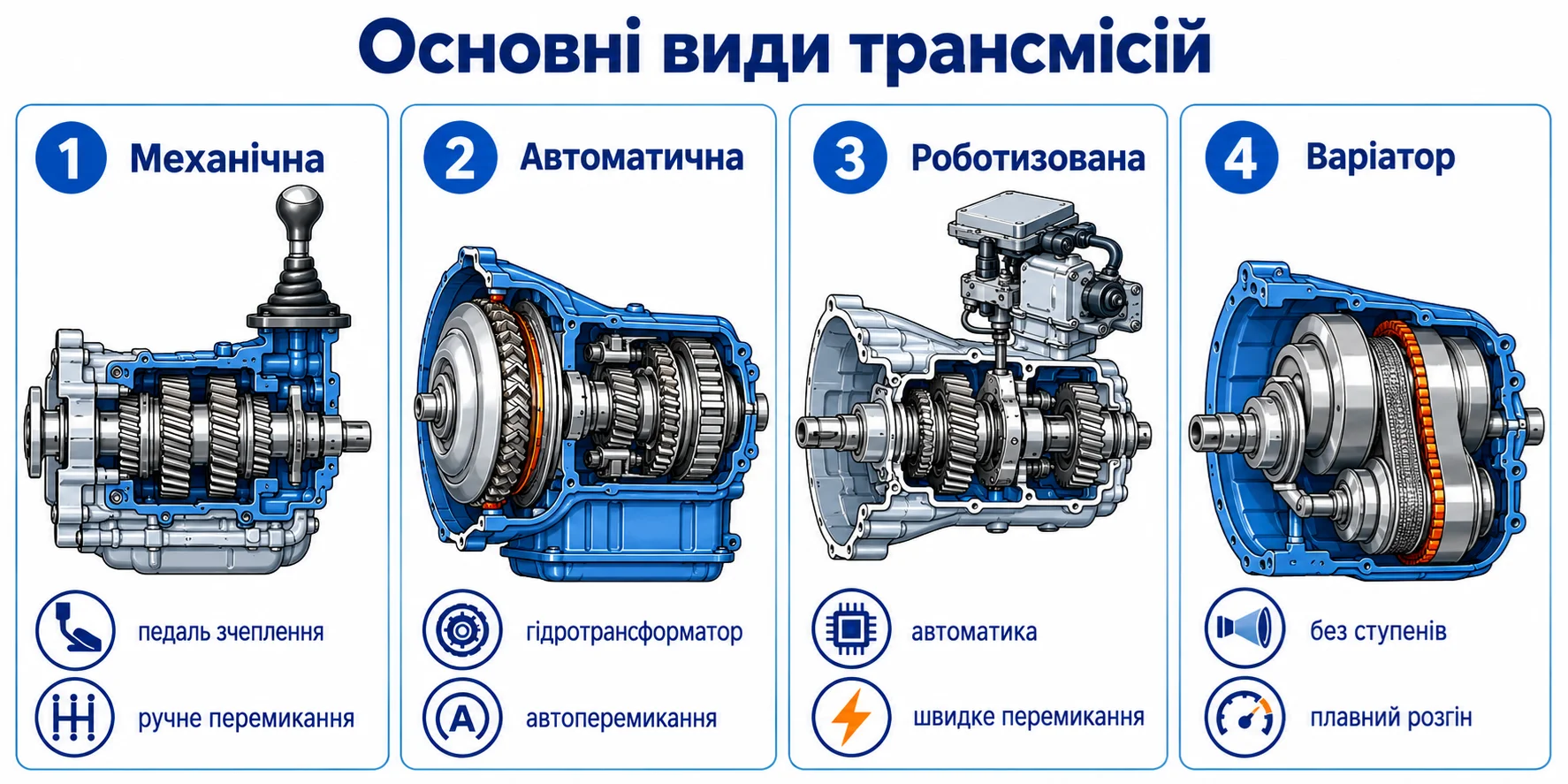

                                      Основні види автомобільних трансмісій за типом коробки передач
Механічна трансмісія
Механічна трансмісія передбачає, що водій самостійно обирає
передачу та керує зчепленням за допомогою педалі. Таку конструкцію цінують за
відносну простоту, передбачувану реакцію автомобіля та безпосередній контроль
тяги.
Плавність руху значною мірою залежить від навичок водія.
Різке відпускання зчеплення, тривале утримання автомобіля на підйомі завдяки
його пробуксовуванню та неправильний вибір передачі прискорюють зношування
деталей. У міських заторах часте користування педаллю зчеплення може бути
втомливим.
Автоматична трансмісія
Класична автоматична трансмісія використовує
гідротрансформатор і набір планетарних передач. Електронний блок обирає
відповідну передачу з урахуванням швидкості, навантаження, положення педалі
акселератора та інших параметрів. Водієві не потрібно вручну керувати
зчепленням.
Переваги такої системи — зручність у місті, плавне рушання
та автоматичний вибір передачі. Старі конструкції могли споживати більше
пального через втрати в гідротрансформаторі, але сучасні агрегати часто
використовують його блокування та мають більше передач. Автоматична коробка
особливо чутлива до якості й рівня робочої рідини, перегрівання та недотримання
правил буксирування.
Роботизована коробка передач і варіатор
Роботизована коробка передач за будовою близька до
механічної, але зчепленням і перемиканням передач керують виконавчі механізми.
Прості системи можуть помітно переривати передавання тяги та спричиняти ривки.
Коробки з двома зчепленнями забезпечують швидке перемикання
передач. Особливості їх експлуатації та обслуговування залежать від конкретної
конструкції, зокрема від типу зчеплень і вимог виробника.
Варіатор плавно змінює передавальне відношення без
фіксованих ступенів у звичному розумінні. Це допомагає підтримувати оптимальні
оберти двигуна та забезпечує рівномірний розгін. За інтенсивного прискорення
характер його роботи може здаватися незвичним: оберти двигуна зростають швидше,
ніж швидкість автомобіля. Варіатор вимогливий до правильно підібраної робочої
рідини, температурного режиму та дотримання встановлених виробником обмежень
щодо навантаження.
Трансмісія гібридного автомобіля та електромобіля
У гібридному автомобілі трансмісія узгоджує роботу двигуна
внутрішнього згоряння та одного або кількох електродвигунів. Конструкція може
містити планетарний механізм, зчеплення, редуктори та електронну систему
керування.
В електромобілі трансмісія також є, але зазвичай вона
простіша. Електродвигун працює в широкому діапазоні обертів, тому
багатоступенева коробка передач часто не потрібна. Крутний момент передається
через одноступеневий редуктор, диференціал і приводні вали.

Яка трансмісія краща
Універсально найкращого варіанта немає — вибір залежить від умов експлуатації, вимог до комфорту, динаміки та вартості обслуговування. Для міської їзди часто зручніші класичні АКПП і варіатори, тоді як механічна коробка дає водієві змогу самостійно обирати передачу та зазвичай має порівняно просту конструкцію.
Роботизовані коробки з двома зчепленнями підходять тим, для кого важливі швидкі перемикання та динаміка. Обираючи варіатор, автоматичну або роботизовану коробку передач, також варто враховувати вимоги виробника щодо обслуговування, робочої рідини та допустимих навантажень.
Для буксирування причепа, руху бездоріжжям та інших важких умов не можна орієнтуватися лише на тип коробки передач. Важливі конструкція конкретного автомобіля, тип приводу, допустима маса причепа, наявність понижувальної передачі або блокувань та інші характеристики трансмісії. Тому відповідний варіант варто обирати з урахуванням передбачуваних умов експлуатації та рекомендацій виробника.

Ознаки та причини несправностей трансмісії
Несправності трансмісії можуть проявлятися по-різному. Варто звернути увагу на такі ознаки:
гул, виття, хрускіт або стукіт під час руху;
вібрації під час розгону або на певній швидкості;
ривки та затримки під час увімкнення передачі;
пробуксовування зчеплення або автоматичної коробки передач;
ускладнене перемикання передач;
витоки трансмісійної оливи або іншої робочої рідини;
запах перегрітої оливи;
попереджувальний індикатор на панелі приладів.
Причиною можуть бути зношене зчеплення, недостатній рівень робочої рідини, пошкоджений ШРУС, опора або карданний шарнір, несправність коробки передач чи диференціала. Наприклад, хрускіт під час повороту нерідко пов’язаний із зовнішнім ШРУСом, але подібний звук можуть спричиняти й інші деталі.
Установити точний діагноз за однією ознакою неможливо. Якщо з’явилися нові шуми, витоки або зміни в роботі автомобіля, потрібна діагностика.

Як продовжити строк служби трансмісії

Регулярне обслуговування трансмісії особливо важливе під час міської їзди, частого руху в заторах, експлуатації на поганих дорогах і за значних сезонних перепадів температури. Щоб зменшити зношування, рекомендується:
- дотримуватися регламенту перевірки та заміни оливи, фільтрів та інших витратних матеріалів;
- використовувати лише рідину з допуском, зазначеним виробником;
- контролювати рівень оливи та вчасно усувати витоки;
- перевіряти пильовики ШРУСів, ущільнення та карданні з’єднання;
- уникати тривалого пробуксовування, перегрівання та різких ударних навантажень;
- після холодного запуску прогрівати агрегати під час спокійного руху;
- дотримуватися правил буксирування автомобіля та причепа.
Якщо з’явилися ривки, вібрація, сторонній шум або запах перегрітої робочої рідини, краще не відкладати перевірку. Навіть незначний витік або пошкоджений пильовик із часом можуть призвести до серйозного зношування вузла.

Головне про трансмісію
Трансмісія передає та перетворює крутний момент двигуна, спрямовуючи його до ведучих коліс. Коробка передач є лише одним із її вузлів, а тип приводу визначає спосіб розподілу тяги між осями. Своєчасне обслуговування, використання рекомендованої оливи та діагностика перших ознак несправності допомагають зберегти ресурс агрегатів і забезпечити безпечну експлуатацію автомобіля.
